ESTRUCTURA STANDARD

Estructura con travesaños para alturas
comprendidas entre 16 y 50 cm. (panel de 30 o 40 mm
incluido)

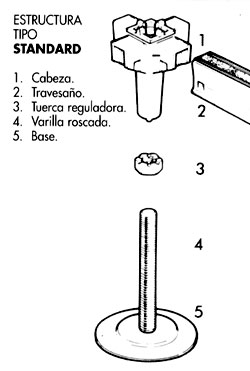

Es una construcción semirrígida formada por una serie de travesaños de acero
galvanizado con sección en forma de omega sujetos en cada intersección por
soportes. Cada uno de ellos está compuesto de una columna o varilla roscada
y un conjunto de base y cabeza de aluminio fundido.
Esta última, la cabeza tiene forma de cilindro con 4 suplementos laterales a
modo de brazos donde se anclan las omegas. La parte superior incorpora 4
patillas con objeto de impedir el desplazamiento de la baldosa una vez
instalada.
Los travesaños llevan superpuestos una tira de espuma de poliuretano que
permite el perfecto asiento de la baldosa actuando además como aislante
acústico.
El sonido es amortiguado mediante una banda de PVC pegada en el
travesaño que, al mismo tiempo, asegura la hermeticidad del pavimento,
siendo esta estructura idónea en aquellas instalaciones que precisan el
espacio resultante bajo el suelo como plenum para el aire acondicionado.
Características:
Resistencia mecánica a la compresión carga máxima axial sin deformación
2.500 kg Resistencia con carga uniformemente repartida
con paneles E-30 2.500 Kg/m2
Utilidades:
Conducción de cableado y conductos de aire
acondicionado, ideal para oficinas, salas de ordenadores, cuadros
eléctricos, etc.
NOTA: Para canalizar aire acondicionado bajo el
plenum se recomienda una altura mínima de 30 cm.
Alturas de Elevación:
Altura mínima incluida
baldosa de 30 mm............................. 160 mm
Altura máxima recomendada
incluida baldosa de 30 mm..................................................
500 mm
RESISTENCIA
MECÁNICA A LA COMPRESIÓN
|
 |
Carga máxima axial
sin deformación de rosca
2.500 kg.
h = 470 mm |

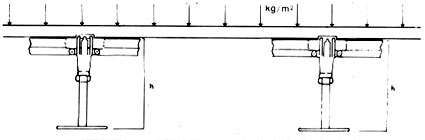

RESISTENCIA CON
CARGA UNIFORMEMENTE REPARTIDA
CON PANELES INCORPORADOS (E-30) 2.500 kg/m2
|
 |
|
