ESTRUCTURA ULTRA LO
Estructura puntual de aluminio inyectado sin travesaños para alturas
comprendidas entre 8 y 20 cm.
(incluido el panel de 40 mm de
espesor)
Esta estructura única en el mercado supera notablemente las especificaciones
de la mayoría de proyectos arquitectónicos por su estabilidad y resistencia
mecánica.
Consta de 2 cuerpos de aluminio inyectado:
Cabeza: Cilindro hueco que rota sobre la base mediante rosca exterior. En la
parte superior incorpora 4 patillas antideslizamiento así como una junta de
PVC auto extinguible, que está fijada a la cabeza mediante 4 garras que
abrochan perfectamente en la cabeza del
soporte, con objeto de amortiguar las vibraciones
que se producen en la superficie pisable,
actuando además como aislante acústico y facilitando un perfecto asiento del
panel.
Base: Cilindro hueco metálico roscado interiormente que aloja la cabeza,
incorpora 8 nervaturas con objeto de repartir cargas y un contrafuerte
lateral, con tornillo de blocaje que impide la movilidad
de la cabeza con la base, una vez regulado el soporte a la altura deseada.
Características
Resistencia mecánica a la compresión carga
máxima axial sin deformación 10.000 kg.
Resistencia con carga uniformemente repartida
con paneles E-40 2.500 KG/M2
Alturas de elevación:
Altura mínima incluido
panel de 40 mm...................................75 mm
Altura máxima incluido panel de 40 mm..................................230
mm
Altura mínima incluido panel de 30 mm...................................65
mm
Altura máxima incluida panel de 30 mm..................................220
mm
|
RESISTENCIA MECANICA A LA COMPRESIÓN
|
 |
Carga máxima axial
sin deformación
10.000 kg

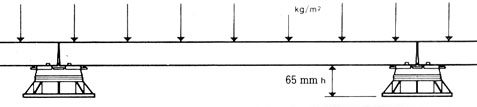

h = 65 mm |
|
RESISTENCIA CON
CARGA UNIFORMEMENTE REPARTIDA SOBRE
SOPORTES ULTRA-LO Nº2 CON PANELES INCORPORADOS E-40 - 2.500kg/m2
|
 |
|
*NOTA: Si se emplea
baldosa de chapa/chapa de 30mm o 25 mm las resistencias
son
de 1.950 kg/m2 y 1.450 kg/m2 respectivamente
|
|
ALTURAS TOTALES MÍNIMAS Y MÁXIMAS CON PANEL E-40
|
|
Nº Soporte
|
Nº 1
|
Nº 2
|
Nº 4
|
Nº 5
|
Nº 6
|
|
Altura mínima en cm |
7,5
|
9,0
|
13,0
|
16,0
|
19,5
|
|
Altura máxima en cm |
9,0
|
12,5
|
17,0
|
19,5
|
23,0
|
|
